Sobat roboters yang mulai suka dengan dunia robotik mungkin
masih sering bingung bagaimana memulai membuat sebuah robot yah, walaupun masih
sangat sederhana yang penting ada pengalaman dan ilmunya. Kali ini saya mau
share bagaimana Cara Membuat Robot Sederhana Dari Barang Bekas Tanpa Program Untuk Pemula.
Namun jika anda menginginkan membuat robot yang lebih sangat sederhana tanpa
PCB, Robot sederhana yang dimaksud adalah robot avoider atau robot halang rintang, cara kerjanya adalah
apabila sensor (limit switch) yang berada didepan robot menyentuh dinding atau
benda lain maka motor akan berputar sesuai dengan keadaan relaynya, bisa belok
kanan belok kiri bahkan juga bisa mundur apabila kedua limit switch menyentuh
dinding.

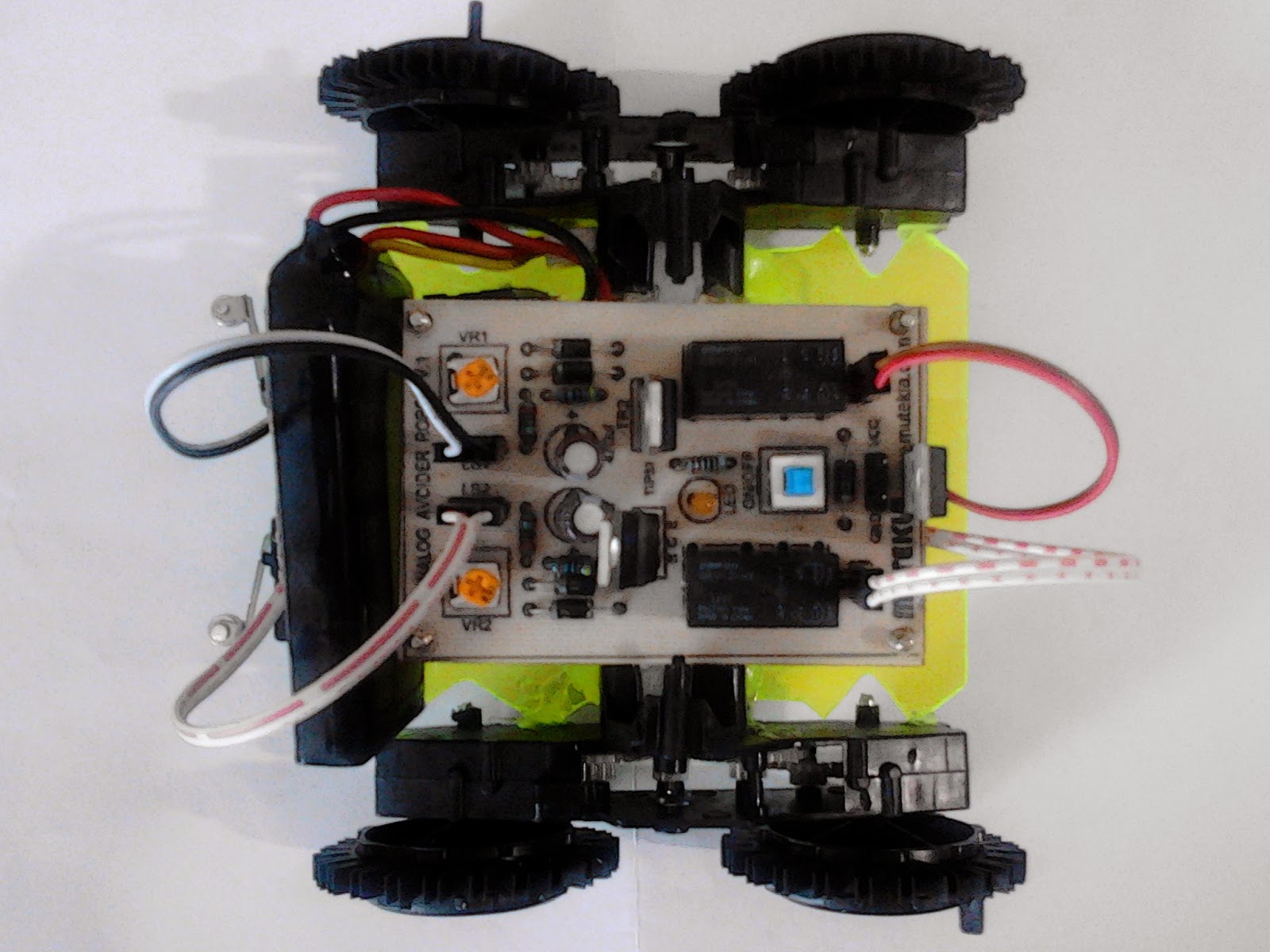

Bentuk robot sederhana yang sudah jadi.
Memanfaatkan barang bekas
Mungkin bagi anda yang punya adik atau keponakan memiliki mainan mobil-mobilan bekas bisa dimanfaatkan motor dan rodanya, untuk bodynya kita bisa buat dengan triplek, papan, atau jika memiliki modal bisa membeli acrylic.
Berikut gambar contoh mobil mainan yang bisa kita manfaatkan:
Gambar Rangkaian Robot Sederhana
Untuk rangkaiannya atau PCB-nya sudah pernah saya posting sebelumnya anda tinggal dilat artikelnyaCara membuat robot avoider sederhana jadi anda bisa membuat pcbnya dengan mudah.
Berikut ini daftar komponen utamanya :
Triplek/acrylic ukuran 20x20 cm
Mobilan bekas 2 unit (dipotong as-nya) 1 robot butuh 2 mobilan
Relay 5 volt 8 pin 2 unit
Limit switch 2 unit
IC Regulator 7805 1 unit
Transistor TIP31 atau bisa pakai transistor lain 2 unit
Variabel resistor 2 unit
PCB Polos ukuran 8x5 cm
Speser/baut 4 unit
Header pin hitam
Resistor dan kapasitor
Kabel, timah, batere (bisa 3xAA) atau Lippo 7,4 V
Berikut ini gambar cara pembuatanya yang sudah tinggal rakit:
Gimana gan mudahkan Cara Membuat Robot Sederhana Dari Barang Bekas Tanpa Program Untuk Pemula, ini bisa jadi mainan adik-adik kita untuk memperkenalkan dunia robotik sejak dini agar kelak mereka menjadi anak yg kreatif dan peka terhadap kemajuan IPTEK.
Semoga bermanfaat.
